YH-40B/60B/90B型恒温恒湿标准养护箱

一、 产品概述
YH-40B标准恒温恒湿养护箱属于养护箱系列，适用于防水卷材、水泥及水泥混凝土试件，做温湿度养护实验之用。本仪器根据JTG E30-2005《公路工程水泥及水泥混凝土实验规程》和國建建材研究院及有关部门提供的技(jì )术资料而开发设计制成。本仪器在原养护箱基础上，在总體造型和内部结合方面进行了一系列改进。箱门封闭采用磁力胶条封闭，内部增设了制冷和加湿装置。具有造型美观、控制精度高等一系列优点。以使我厂在生产过程中进一步使产品做到经久耐用，达到用户的理想使用目的。

二、主要技(jì )术参数：.
                                 1、控湿温度：RH90％以上.
                                 2、控制温度：20℃±1℃
                                 3、電源電压：220V  50HZ.
                                 4、加热功率：1000W
                                 5、制冷功率：145W
                                 6、增湿功率：45W
                                 7、增湿量：400毫升/小时
                                 8、增湿器容积：5.5L
                                 9、箱内空间：

                                               型号              内部尺寸

                                             40B型       620×500×1200mm          可放150混凝土试块15组/水泥试块40组
                                             60B型      1100×480×1230mm         可放150混凝土试块40组
                                             90B型      1550×480×1230mm         可放150混凝土试块60组

备注：除以上规格外 还可以根据客户要求定制！

三、 工作原理与结构
1、结构

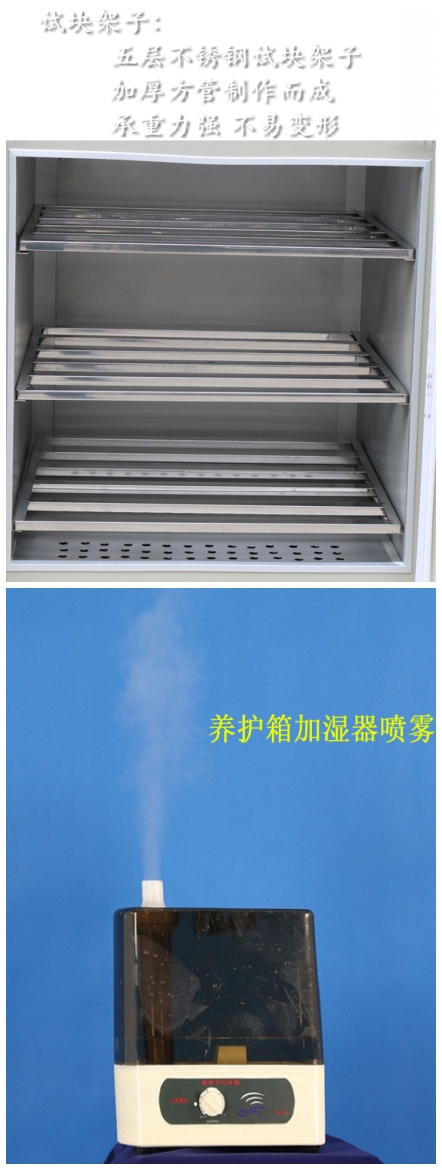

箱體采用内外两层构成，外箱體采用优质冷轧钢板，箱内采用耐酸碱的进口不锈钢板或塑料板组成，隔板采用铝合金型材制成，防腐蚀性好。内箱體大部分用于加热及辅助增湿，增湿系统以超声波增湿仪增湿為主，加热管加热為辅，加热及增湿自动切换，箱内温、湿度由仪表数字显示。
2、工作原理
温控：当箱内温度低于温控仪给定值时，温控仪输出加热信号指令電热元件开始工作，反之温度高于给定值时，温控仪指令制冷系统工作，当温度达到所需求时，即自动停止加热或制冷。
湿控：采用超声加湿仪增湿，能保证箱内湿度达到试验效果，由温控仪自动控制增湿和去湿，当相对湿度达到试验效果时，温控仪指令增湿和去湿工作，达到回差值后，自动停止工作

四、 使用方法
1、箱體就位静止24小时后，接好地線调节好水平，向加湿器加清洁水。
2、打开后门拿掉增湿器喷嘴，取下水箱，逆时针旋下水箱底盖，加满纯净水（蒸馏水最好）旋紧后放回增湿器上，打开電源开关将喷雾旋钮调节到最大位置，本仪器温度、湿度出厂时以调节好。
3、本仪器温度控制只需设置好给定温度，既能实现温度自动控制。
4、接通電源，使仪器开始工作，待箱内温湿度达到给定值时，再放入试件，加热和制冷严禁同时进行。

五、 注意事项（使用前仔细阅读说明书）
1、箱體应置于通风、干燥、平整无腐蚀的环境中。
2、箱體就位后，需静止24小时后方能通電开机，必须用稳定電压電源，压缩机停止工作后必须间隔3分钟以上，以保证压缩机正常使用寿命。
3、开机前增湿器水箱，保持足够的水，以免干烧。

六、 常用故障及排除方法
1、仪器不显示或显示不工作
a：電源示接通，检查保险丝及插头
b：電源开关已坏，更换新开关
c：仪表输出、输入線脱落，插头未插紧
2、仪器不制冷
a：温控仪给定值是否正确，温控仪未输出信号调定给定值或检查温控仪保险丝。
b：温控仪输出信号，但接触器不工作，更换接触器。
3、制冷剂泄漏
压缩机不工作，将压缩机直通電源，如仍不工作，即说明压缩机烧坏必须更换压缩机。
4、整机不加热
温控仪烧坏需要换相同功率加热元件
5、箱内湿度低于给定值不增湿
a：检查给定值是否正确
b：当数显值低于给定值时，湿控仪灯光是否变黄，如不变黄应将回差值适量调小，灯光变红色而不加湿应检查增湿器。
c：增湿器如不正常工作，首先检查换能器上是否有无水垢，杂质，换能器上必须保持干净，再则水箱内是否断水，增湿器设有水位控针自动保护换能器，断水后自动停止增湿。
d：温控仪不能输出信号应检查仪表，湿度如显示01-100%时不属于异常现象，用干布擦去湿度传感器干球探头上的水既能正常显示，要经常检查湿球传感器。
6、磁力胶条不严密
用加温方法将磁条拉宽

七、 温湿自控仪使用说明
1、测温范围：15-30℃       2、测温精度：±1℃
3、测湿范围：40-80%        4、测湿精度：±1%RH
5、自动时钟                6、可外部设置控制
7、可外部设置时间进行打印输出
8、适用环境：≦50℃  ≦85%RH

八、 特别注意事项
1、本养护箱水槽内需加纯净水，以免影响湿度质量。
2、加湿器必须加蒸馏水
3、任何一项加水一定要断電加水
4、每超过12小时以上工作，必须检查水箱加湿器是否水充足
