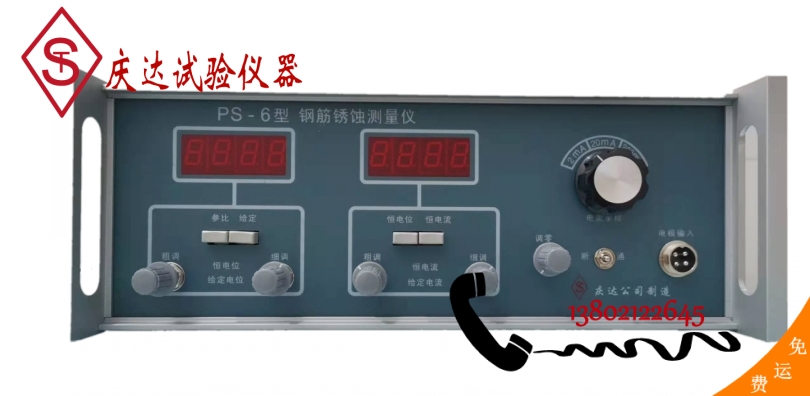

PS-6型钢筋锈蚀测量仪

是一种重要的腐蚀检测和電化學测量仪器，在電极过程动力學、電分析、電解、電镀、金属相分析、金属腐蚀速度测量和各种腐蚀与防腐蚀研究，以及電化學保护参数测试等方面具有广泛的用途。可以独立使用，也可辅以X－Y记录仪、直流示波器、对数转换器、信号发生器等进行多种动态和静态、暂态和稳态的实验测量，适于工厂企业、科研院所和高等院校从事工业检测、失效分析、科學研究、教學实验和新产品开发及各种测量之用。

一、技(jì )术参数：

1、恒電位控制范围： -1.999V~+1.999V(连续可调)

2、恒電位控制精度： 优于1mV(一般為0.1 mV)；電网電压变化10%研究電极控 --制電位变化小于1 mV

3、输出電流测量范围：0~±2mA、0~±20mA、0~±200mA(数字電流显示)

4、输出槽压： 0~±10V

5、恒電流控制范围：0~±200mA(连续可调,给定電流分三档量程，即±2mA， --±20mA，±200mA)

6、输出電位测量范围：-1.999V~+1.999V

電位测量精度： ±1%加减末位1个字

電流测量精度： ±1.5%加减末位1个字

输入阻抗： >1010Ω

7、响应速度： ≤5μS

8、极化方向： 阳极化/阴极化

9、外接给定電位： 可由外控信号给定電位 電源： 交流220V±10%50HZ,功耗 --≤50W

10、外形尺寸： 340×300×120mm

二、在钢筋锈蚀测量仪的使用中，制备钢筋電极是重要的环节，将I级建筑钢筋加工制成直径7mm，長度100mm，光洁度△ 6 级的试件 [ 由厂家提供 ]，用汽油，乙醇，丙醇依次擦除去油脂，并在一端焊上長 130～150mm 的导線，再用乙醇仔细擦去焊油，钢筋两端浸涂熔化石蜡松香绝缘，使钢筋中间暴露長度為 80mm，处理后的钢筋放在干燥器中备用。

三、新拌砂浆法是快速检测的方法，当此方法无法判定混凝土外加剂是否合格时，可用硬化砂浆法进行进一步的判定。新拌砂浆法和硬化砂浆法的试样测备方法详见國标 JC475-92 详见说明书第 15 页。以新拌砂浆法為例说明一下钢筋锈蚀测量仪的详细操作：

1 . 把拌制好的砂浆浇入塑料试模中，先浇 2cm 左右的厚度，将准备好的钢筋電极平行放在砂浆表面，间矩 4cm，拉出导線，然后灌满砂浆抹平，轻敲几下试模侧面，使其密实。

2. 连接试验仪器 [PS-6 型钢筋锈蚀测量仪 ]　<1> 按照仪器说明书，连接好電源線 [220v]，電极输入線。<2> 打开電源开关，按下“参比”键，“恒電流”键，把“通 / 断“开关，拨到断的一端，量程选择 2mA 档。<3> 此时電流显示窗应為零，可通过“调零”電位器调整為零。<4> 把通断开关，打到通的位置把電极输入線的双線与红色線短接，调节電源粗调和细调，使電流显示值 0.880 ± 1。<5> 把通断开关打到断的位置，以一根钢筋為阳极与電极输入線的双線相连，另一根钢筋為阴极与電极输入線的红色線相连，再将甘汞電极的下端与钢筋阳极的正中位置对准，与新拌砂浆的表面接触，并垂直与砂浆表面，与電极输入線的兰色線相连。

3. 检测过程的操作：<1> 未通给定電流前，先读出阳极钢筋的自然電位 v{*位显示窗的示值}.<2> 接通给定電流，即把“通 / 断”开关打到通的位置，依次按 2.4.6.8.10.15.20.25.30 分钟分别记录*显示窗的示值。<3> 试验结果的处理　。

4、ps--6 型钢筋锈蚀测量仪的使用,应注意以下几点：<1> 電源应為～220v±10％频率位50HZ。<2> 仪器接通電源后,应预热15分钟。<3> 测试过程中,研究電极,辅助電极,参比電极的鳄鱼夹之间不可相碰短路。<4> 甘汞電极的端部橡胶套应去掉垂直于研究電极{即钢筋阳极},尽可能靠近研究電极，但不能碰上。 <5> 工作过程中要避免强磁场的干扰。<6> 如果電源无输出，应检查仪器后面板上的保险是否熔断。 <7> 仪器应保持干燥、清洁，空气中不应含有腐蚀性的物质。
