产品展示

DB-5-10電动钢筋标距仪，電动钢筋打点机，電动钢筋标点机，钢筋打点机

電动钢筋标距仪主要技(jì )术参数：

1、電源输入電压：220V ±10；

2、输入電流：0.2A；

3、打印标距：5mm 10mm；

4、外形尺寸：630×290×300mm；

5、重量：约34公斤。

一、用途

手动钢筋标距仪是钢筋拉伸试验前标定钢筋長度尺寸的仪器。本仪器是根据试验室的要求设计制造而成的。本机可做螺纹钢和普通钢筋试验，它具有结构紧凑，使用方便灵活，准确无误等优点，是试验室必不可少的专用设备。

二、仪器构造：由（1）底座（2）V形槽（3）冲头总成（4）升降手柄（5）定位螺丝（6）冲头手柄（7）钢筋压板（8）手轮

三、主要技(jì )术参数

1、外形尺寸 500*200*250mm

2、打印深度 0.3mm

3、打印距离 5mm 10mm

4、打印范围螺纹和普通钢筋

5、冲头钢号（自钢）

四、使用方法

1、该标距仪出厂前已调到10毫米距离，如做5毫米距离可以把螺丝松开，将7向左端移动到顶点再紧固即可。

2、把螺纹钢筋放入V形槽内，使螺纹钢上的直線向上并使压板压紧和紧固。

3、把4升起后，可以正反都能摇动手轮8，把4落下转动6使冲头与钢筋接触，再继续下调一点即可打印。

4、用右手顺时针运转从左端到右端全部完成，完成后将4升起反从右端转到左端為止。

五、注意事项

各转动部分要加注机油。

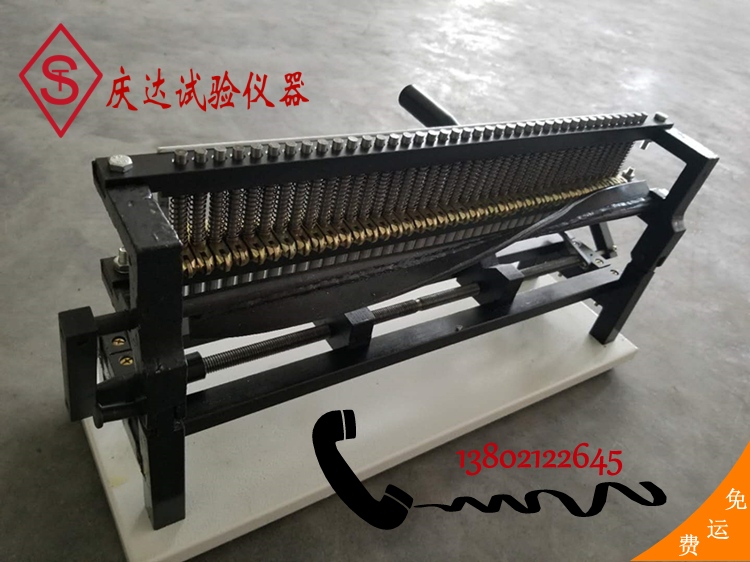

实拍图
