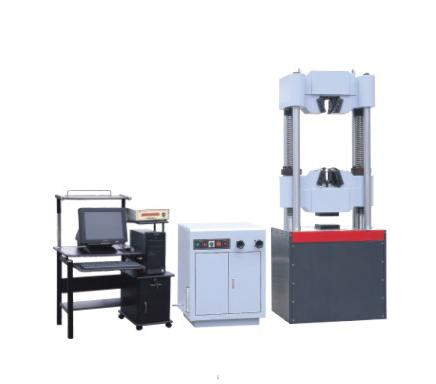

WAW-300微机控制電液伺服万 能试验机
WAW系列产品是根据GB/T228-2002《金属材料室室温拉伸试验方法》研制开发的试验机产品，其用途广泛，可对金属、非金属复合材料进行拉伸、压缩、弯曲、剪切等试验。采用四柱框架结构，结构更稳定，刚度更能保证；采用液压夹头试样自动夹紧；采用高精度压强传感器测力，测量精度高，范围更广；采用高精度位移传感器，采用高精度引伸计测量试样变形；采用高性能伺服阀控制；采用PCI总線控制方式；采用Windows XP 操作系统；可选配触摸屏更加有利于试验机的操作和控制；可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速率应变控制、恒速率行程控制、低周循环疲劳控制及用户自编程控制等多种控制方式；可绘制力-变形、力-位移、应力-应变、力-时间等多种试验曲線；试验曲線可局部放大并可进行多曲線的叠加比较；可自动求取弹性模量E，上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr、抗拉强度Rm、规定总延伸强度Rt、屈服点延伸率等多项技(jì )术参数，并打印出完整的试验报告和试验曲線，多方面 符合GB/T228-2002的要求。
主要技(jì )术参数：
规格型号 | WAW-100 | WAW-300 | WAW-600 | WAW-1000 | WAW-2000 |
较 大试验力（KN） | 100 | 300 | 600 | 1000 | 2000 |
测量范围（KN） | 4％-100％F.S | 4％-100％F.S | 4％-100％F.S | 4％-100％F.S | 4％-100％F.S |
测力示值相对误差（％） | ±1 | ±1 | ±1 | ±1 | ±1 |
试验力等速率控制 | 0.1-100%F.S/min 0.2-100%F.S/min(精密型) | 0.1-100%F.S/min 0.2-100%F.S/min(精密型) | 0.1-100%F.S/min 0.2-100%F.S/min(精密型) | 0.1-100%F.S/min 0.2-100%F.S/min(精密型) | 0.1-100%F.S/min 0.2-100%F.S/min(精密型) |
变形等速率控制 | 0.1-100%F.S/min | 0.1-100%F.S/min | 0.1-100%F.S/min | 0.1-100%F.S/min | 0.1-100%F.S/min |
位移等速率控制 | 0.5-50mm/min | 0.5-50mm/min | 0.5-50mm/min | 0.5-50mm/min | 0.5-50mm/min |
速度精度 | ±5%设定值 | ±5%设定值 | ±5%设定值 | ±5%设定值 | ±5%设定值 |
上下压盘间较 大距离 | 600 | 600 | 700 | 700 | 1000 |
拉伸钳口间较 大距离 | 600 | 600 | 700 | 700 | 1000 |
弯曲试验支滚间距离 | 30-460 | 30-460 | 30-600 | 60-700 | 60-750 |
圆试样夹持直径 | 6-20 | 10-32 | 13-40 | 20-60 | 20-70 |
扁试样夹持厚度 | 0-15 | 0-20 | 0-30 | 0-40 | 0-40 |
扁试样夹持宽度 | ≤40 | ≤60 | ≤70 | ≤80 | ≤110 |
剪切试样直径 | 0-10 | 0-10 | 0-15 | 0-20 | 0-30 |
支柱间有效距离 | 435 | 435 | 565 | 650 | 700 |
活塞行程 | 200 | 200 | 250 | 250 | 250 |
電机功率(KW) | 2 | 2 | 2 | 2.5 | 3 |
主机外形尺寸 | 740×460×1965 | 740×460×1965 | 800×600×2150 | 1000×700×2350 | 1100×760×2700 |
油源控制柜外形尺寸 | 1080× 650×1200 | 1080× 650×1200 | 1080× 650×1200 | 1080× 650×1200 | 1080× 650×1200 |
重量（约）Kg | 1700 | 17100 | 2500 | 3500 | 4500 |
