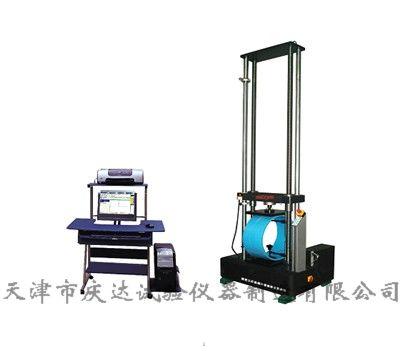

電子式环刚度试验机

電子式环刚度试验机是采用先进的基于DSP平台的试验机数字闭环控制与测量系统，该系统是本公司引进的技(jì )术，自主研制开发的试验机新型電气控制系统，具有全数字闭环控制、多通道采集等功能的精密仪器。功能强大、数据处理准确、操作简单、使用维护方便。具有简便的标定功能，可方便地通过软件对设备进行标定工作。

该系列试验机主要用于大直径环形截面的塑料管材环刚度的测定。也可以对金属、非金属材料进行拉伸、压缩、弯曲等力學性能试验。

3.3设备构成：

本设备采用单空间结构，试验空间為下空间。主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、電气系统构成。

1 设备主要技(jì )术参数：

4.1最大试验力：30kN(50/100kN)；

4.2试验机准确度等级：1级；

4.3试验力测量范围：0.4%—100%FS；

4.4试验力示值相对误差：示值的±1%以内；

4.5试验力分辨力：最大试验力的1/300000（全程分辨力不变）；

4.6内径测量范围：250-2000mm；

4.7内径测量精度：0.01mm；

4.8变形示值相对误差：示值的±0.5%以内；

4.9位移示值相对误差：示值的±0.5%以内；

4.10 位移分辨力：0.06µm；

4.11 变形速率调节范围：0.005—5%FS/S；

4.12 变形控制速率相对误差：速率 < 0.05%FS时，為设定值的±2%以内；速率≥0.05%FS时，為设定值的±0.5%以内；

4.13 横梁速度调节范围：0.001—500mm/min；

4.14 横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；

4.15 恒力、恒变形、恒位移控制范围：0.5%--100%FS；

4.16 恒力、恒变形、恒位移控制精度：设定值<10%FS时，為设定值的±1%以内；设定值≥10%FS时，為设定值的±0.1%以内；

4.17 有效试验空间：2500mm；

4.18 有效试验宽度：600mm；

4.19 主机外型尺寸（長×宽×高）：920×830×3250（mm）（1200×850×3230mm）；

4.20 電源：220V±10%；1kW（380V；1.3kW）；

4.21 主机重量：约1100kg（2500kg）。

5 设备主要配置：

5.1主机框架及传动部分一套；

5.2日本进口伺服電机及伺服器一套；

5.3美國进口力传感器一只；

5.4环刚度压缩夹具一套；

5.5内径测量装置一套；

5.6 SUNS卓越测量控制系统一套；

5.7联想電脑一台（标配）；

5.8联想A4彩色喷墨打印机一台；

5.9 SUNS飞扬中文版试验软件一套。

6 本设备所满足的标准：

试验机标准：電子万能试验机GB/T 16491-1996；

满足的试验方法标准： GB/T9647-2003《热塑性塑料管材环刚度的测定》GB/T19472.1-2004《埋地用聚乙稀（PE）结构壁管道系统 第1部分：聚乙稀双壁波纹管材》

GB/T19472.2-2004《埋地用聚乙稀（PE）结构壁管道系统 第2部分：聚乙稀双壁波纹管材》

GB/T16800-1997《排水用芯层发泡硬聚氯乙烯（PVC-U）管材》GB/T18477-2001《埋地排水用硬聚氯乙烯（PVC-U）双壁波纹管材》

7 安装、调试：

指导客户安装产品、调试产品，并负责技(jì )术指导，提供基础图、产品尺寸、重量等给客户。
