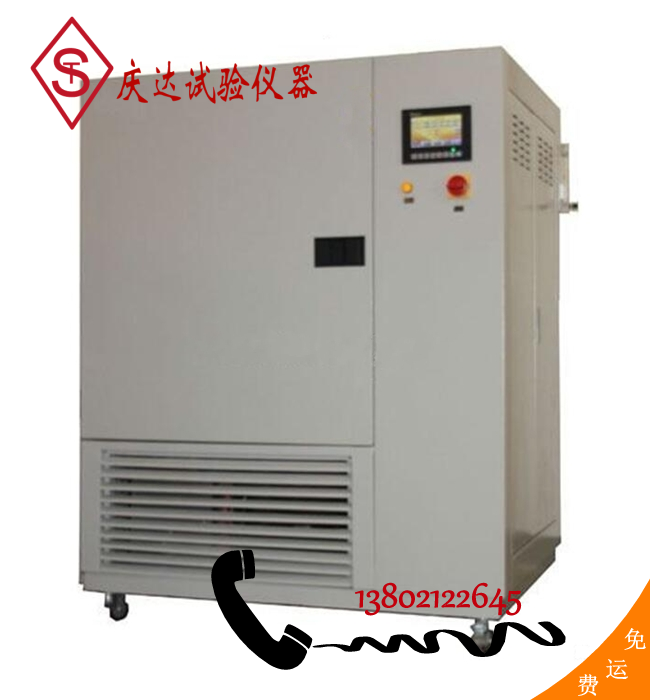

VWH-1000型甲醛气體检测试验箱

一、技(jì )术参数
箱内容积(m3)： 1±0.02
箱内温度范围(℃)：15～50，±0.5
箱内湿度范围(R.H.)：30%～80%，精度：±3%
空气交换率(1/h)：0.2~2.0m3/h，±5%
空气流速：0.1m/s～1.0m/s(连续可调)，±5%
甲醛本底值：  ≤0.006mg/m³
功率：启动功率≤3.0;运行功率≤ 1.8
噪音：≤70dB
電源：交流380V  50HZ 单项供電

二、设备技(jì )术指标及要求
1、主要技(jì )术参数
工作室尺寸：内箱尺寸1±0.02 m3
外箱尺寸 ：一个边小于1.45m，一个边高度小于1.9m
温湿度调节范围：温度范围：+15℃～+50℃
湿度范围：30%～70% RH
仪表分辨率： 温度：0.1℃
             湿度：0.1%RH
波动度：温度：≤0.5℃
均匀度：温度：≤1℃
温湿度偏差：温度：（-0.5℃，0.5℃）
                   湿度：（-2%RH，3%RH）
工作室风速：箱體内中心点风速0.1～1 m/s。（风速可调）
空气置换率范围：0.2～2次/小时，流量调节范围需大于0.2～2m³/h，即0.2非最小值，2非流量最大值，极限值准确性误差比较大。
密封性：方法一、1000pa的过压是，泄漏量小于10-3×1m3/min
             方法二、进出口气體气體流量差小于1%
稳定时间：温度稳定时间小于40min;湿度稳定时间小于80min,设备可持续运行不少于30天
本底指标：甲醛本底浓度：≤0.006mg/m3
噪声：小于等于65分贝，箱门设备门不能有共振音。
其他：保证工作舱内胆不能出现任何液态或固态的水
结构方式：内胆四个角采用大倒角设计，工作舱内满焊焊接处理，确保密封性
2、箱體结构特征
循环风装置：选用全金属叶片轴流风机，配无油轴承；正后面底部下侧装2个风扇抽气（风板位置下移，风扇直径边缘距离底部150MM），顶部多孔板出气，循环风到方便拆装清洗，菱角断面加成大倒角，不伤手，易清洗。
工作室：工作舱一體成型，无缝焊接，焊缝表面抛光处理，无死角、无缝隙
舱门：铰链门，多点压紧式，间隙可调（单开门）
观察窗：前门中心位置，内嵌式3层中空玻璃，带发热體，带防结露功能
取样孔：位于设备左侧，在舱内设有3个空气样品采集点，采样口為黄铜材料，可匹配连接6*9的乳胶管
照明灯：采用led灯带，设计在舱外观测舱上，便于观测舱内样品
3、空气调节
供气：電磁压缩气泵，独立的電源插头设计
温度控制：蒸发器位于测试舱风道内，循环水控制温度
湿度控制：露点控湿法5-40℃ 不锈钢球和水喷淋加湿，填充材料小于40cm,保证排除气體湿度是饱和的。
浮球采用不锈钢浮球，确保无甲醛释放。
液位计做好防污处理。
进气量控制：流量计针阀，进气在工作舱用多孔管均匀释放
进气的净化：气泵后面串联空气净化装置（露点桶）
4、制冷
制冷压缩机：2台全封闭压缩机（进口法國泰康）
热交换方式：翅片式蒸发器，安装在循环风道内
冷凝方式：风冷
制冷剂：环保制冷剂R404a
5、传感器
温控传感器：铠装铂電阻（进口）
温度度变送器：昆仑海岸温度、湿度传感器
6、控制器
控制器：台达7英寸温湿度控制器(彩色液晶触摸屏)
控制模式:PID（比例-积分-微分）自动演算，PID控制简单易懂
人机对话界面：中文、彩色LCD（7英寸）显示、触摸键设定
指示精度：温度0.1℃，湿度： 0.1%RH，时间1s
操作：产品采用電阻式高精度触摸屏操作方式，可直接使用USB鼠标或触摸筆点击屏幕进行功能选择或者参数设置。
运行方式：自动运转、手动运转
显示项目：温度、实测温度、设定湿度、实测湿度，露点设定温度，露点实测湿度，总运行时间、包括历史数据查询，实时曲線和历史数据回放、故障记录
设定项目：工作舱温度，工作舱湿度，露点温度，工作起始时间
记录功能：工作舱温度、湿度、露点温度；提供USB接口，可用u盘转存、备份
数据修正：工作舱温度、湿度、露点湿度可修正
其它：具有权限等级设置功能，避免发生用户误操作
7、安全装置
工作舱：超温报警保护
制冷压缩机：风机超压保护、过载保护
接地保护：结构件安全接地保护，電气元器件和设备外壳绝缘電阻不低于0.5M欧姆
加热器：加热器短路保护
加湿器：加湿器缺水保护
冷凝器：冷凝器缺水保护
三、设备设计优点
设计优点1：
1、风速调节变频器设置在箱體后部，设计凹进去，不易碰到。
2、风扇放到正后面，2个风扇，靠底部位置。
3、风板出风孔直径缩小，直径约為2-3mm
4、正面底下散热孔改成类似百叶窗形状，从外面不能看到内部压缩机，其他三个面的通风孔很小。
5、電器负载之间有隔离开。
6、箱體填充材料饱满，特别是门附近填充材料，保证门开关的声音比较小。
设计优点2：
a) :门把手装配机械性能要优良
b) 采样孔3个，内外口径连接处采用宝塔连接
c) 脚轮支撑三角板加厚5mm
d) 内部循环风叶出风孔不外突出，内镶风圈
e) 箱门采用双开门开关式
f) 電器柜门采用天地销，不要用螺丝，门上加加强筋。
g) 内部风扇位置调整准确
h) 颜色：设备外观颜色采用電脑白
四 、设备附件
1、内部样板支架：2支
2、说明书：1份
