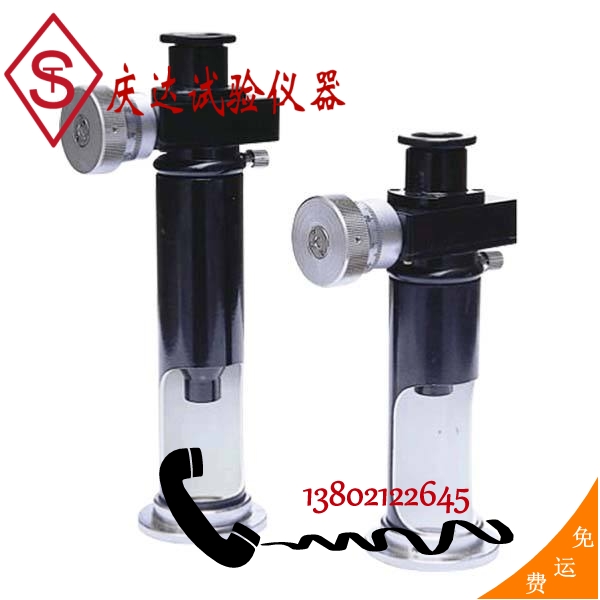

JC-10 JC-5 读数显微镜

JC-10主要技(jì )术参数：
1.仪器放大倍数：20×
2.目镜放大倍数：20×
3.物镜放大倍数：1×
4.分划板格值：1毫米
5.分划板刻度范围：8毫米
6.测量范围：4毫米
7.测微鼓轮最小读数值：0.01毫米
8.仪器重量：0.5公斤

JC-5主要技(jì )术参数：
1.仪器放大倍数：40×
2.目镜放大倍数：20×
3.物镜放大倍数：2×
4.分划板格值：0.5毫米
5.分划板刻度范围：4毫米
6.测量范围：2毫米
7.测微鼓轮最小读数值：0.005毫米
8.仪器重量：0.6公斤
读数显微镜原理
利用显微镜光學系统对線纹尺的分度进行放大、细分和读数的長度测量工具。它常被用作比長仪、测長机和工具显微镜等的读数部件，或作為坐标镗床和坐标磨床等的定位部件，也可单独用于测量较小的尺寸，例如線纹间距、硬度测试中的压痕直径、裂缝和小孔直径等。其分度值有10微米、1微米和0.5微米几种。

按细分的原理不同，读数显微镜通常分為直读式、标線移动式和影象移动式3种。

1.直读式读数显微镜:線纹尺上的刻度经物镜局部放大后成象于分划板上，如線纹间距為1毫米,放大至与分划板上100个分度的距离相等,通过目镜（放大）即可读出0.01毫米的分度值。

2.标線移动式读数显微镜:测量时转动微动手轮，使可动分划板上的双刻線与線纹尺線纹象对准，从读数鼓轮或其他读数机构读出百分位数和千分位数，从可动分划板上读出十分位数。為了避免微动手轮上的精密螺纹(或其他微动机构)磨损，有的显微镜把可动分划板上的双刻線制成双阿基米德螺旋線（图中c）。双阿基米德螺旋線的螺距等于1/10線纹尺線纹间距乘以物镜放大倍数，而在其内圈又刻有100个等分分度，所以在它对准線纹象后,即可从固定分划板上读出十分位数、从可动

分划板上读出百分位数和千分位数。

3.影象移动式读数显微镜：在物镜与分划板之间，加入可动光學元件（例如平面平行玻璃、光楔玻璃或补偿透镜等）。当移动这类光學元件时，線纹尺的線纹象出会移动，在線纹象与固定分划板上的双刻線对准后，即可分别从固定分划板和可动分划板上读出十分位和百分位、千分位的数值。

将線纹尺刻度通过物镜放大后投影到影屏上，并利用分划板和微动装置细分、读数的部件叫光學读数头。它可减轻人眼在瞄准和读数时的疲劳，其分度值有10微米、2微米和1微米几种。

读数显微镜的工作原理和使用方法显微镜是一种精密的光學仪器，已有300多年的发展史。自从有了显微镜，人们看到了过去看不到的许多微小的组织。目前，不仅有能放大千余倍的光學显微镜，而且有放大几十万倍的電子显微镜，使我们对身边事物有了更进一步的认识。我们测量布氏硬度试验的压痕尺寸，大都要通过显微镜来完成。因此，显微镜性能的好坏是做好测量实验的关键。
读数显微镜的安装过程
首先进行调零，调节旋转螺母使标線对准X轴的整刻度線。旋转螺母共分為50格，每格0.01mm。标線在玻璃片A上，X轴在玻璃片B上。调零结束后，用硬度计给工件打上压痕，硬度计施加的力F和钢球的直径D。调节旋转螺母，使与螺母相连的触头推动玻璃片A在X轴方向上移动，两次分别与压痕相切，玻璃片A与触头间有弹簧连接，可以自由伸缩。标線走过的距离可以通过显微镜读出，此即為压痕的直径。但由于压痕通常為不规则形状，故要把工件旋转90°再测量一次取平均值。
读数显微镜的操作方法
1．先把读数显微镜进行调零（注意要轻轻旋转旋钮，因為读数显微镜是高精度仪器且成本高，用力过大会导致精度降低）；

2．然后将打上压痕的元件置于水平工作台面上；

3．把读数显微镜置于元件上（当显微镜与工件置于一起时，手不要抖动，因為显微镜与工件的结合不是很紧固，稍不注意会造成读数误差），把透光孔对向光亮处；

4．通过旋转螺母，使标線沿X轴左右移动；

5．标線与压痕的两侧分别相切，此时标線走过的距离即為压痕直径；

6．把工件旋转90°，再测量一次（但由于压痕通常為不规则形状，故要把工件旋转90°，再测量一次取平均值），取两次结果的平均值，即得到孔的最终直径。

7．记下读数后，把显微镜归零后收放到指定位置。

读数显微镜使用方法
读数显微镜是用来测量微小距离或微小距离变化的。其构造分為机械部分和光具部分是一个長焦显微镜，装在一个由丝杆带动的滑动如上，这个滑动台连同显微镜可以按不同方向安装。可以对准前方、上下、左右移动；或对准下方，左右移动。滑动台安装在一个大底座上。（图1-13）读数显微镜的量程一般為几个厘米，分度值為0.001厘米。常见的一种读数显微镜的机械部分是根据螺旋测微器原理制造的，一个与螺距為1毫米的丝杆联动的刻度圆盘上有关100个等分格。因此，它的

分度值是0.001厘米。还有一种类型是用带0.01毫米标尺的测量目镜来测量微小位移。

读数显微镜的操作步骤：

1.将读数显微镜适当安装，对准待测物；

2.调节显微镜的目镜，以清楚地看到叉丝（或标尺）；

3.调节显微镜的聚集情况或移动整个仪器，使待测物成像清楚，并消除视差，即眼睛上下移动时，看到叉丝与待测物成的像之间无相对移动；

4.先让叉丝对准待测物上一点（或一条線）A，记下读数；转动丝杆，对准另一点B，再记下读数，两次读数之差即AB之间的距离。注意两次读数时丝杆必须只向一个方向移动，以避免螺距差。
