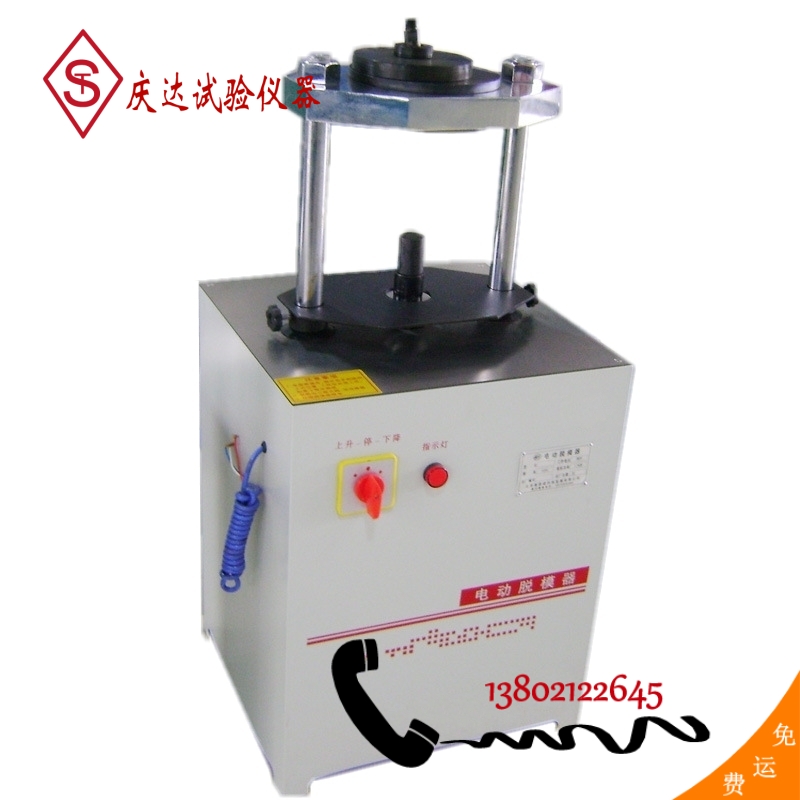

TLD-141型電动脱模器
此電动脱模器可用于直径為：50mm,100mm,101.6mm,150mm,152mm,高度為230mm以内的各种试模内试件脱模。

一、概述
随着建筑，公路交通的不断发展，根据实验的需要，本仪器采用 新设计，大大减轻了原有的手推和液压推动等脱模器手工操作的劳动强度，本仪器采用電动自动脱模，装有行程保护开关只需将击实好的试样筒放到托盘上，按下开关，便自动完成脱模工作，脱模速度快，安全可靠，使用方便。為了适用不同用户的需求，双速脱模器使回程速度提高了一倍，更大地提高了工作效率。

二、使用范围和仪器构造
本仪器用于脱出稳定土，配以其它附件可脱出沥青，混凝土，石灰土等击实试样，仪器由一个電动机，减速箱，推动座，上、下托盘，行程自动控制等部件组成。

三、主要技(jì )术指标
1、脱模器丝杠上升速度：70mm/min
2、脱模器丝杠下降速度:70mm/min
3、脱模器丝杠 大移动距离：240mm
4、脱模器丝杠 大上升极限距离：270mm
5、脱模器丝杠 大下降极限距离：30mm
6、脱模器丝杠 大脱模力：150kn

四、使用说明
1,开机后先观察丝杠上升下降是否与标牌指示相符，如不相符请立即停机倒转，否则回系统坏。
2、脱模前， 先要调整下托盘高度，将调节螺钉旋松，下托盘之间距离高于试样筒高度，然后将调整螺钉拧紧。
3、将试样筒放在下托盘上，须放正，使试样筒放在下托盘的凹槽内，然后按下上升按钮开关，即可脱出试样，再按下降按钮，推动座即自动回到原来位置。
4，脱Φ100试件时换上Φ100挡圈和Φ50加長杆，，脱Φ50试件时换上Φ50挡圈和Φ100加長杆



五、维修与保养
1、在使用时，先将電源插头插座，接通電源，使用完毕，请将電源插头拔下使整机断電。
2、动力柜内装有三相双速電机、两个交流接触器、两个行程控制开关，当出现接通電源，而電源指示灯不亮时可检查一下電源插头是否接触好。
3、在使用中如出现電机带不动（即電机转动，而推动座不上升），可打开动力柜后盖适当调整電机位置，使三角皮带张紧，即可正常运转。
4、使用完毕，请将立柱上，下托盘，推动座等擦干净，套上防尘罩，如较長时间不用，可在表面涂防锈油，以防零件锈蚀。
5、為了安全起见，请用户接地使用。
