产(chǎn)品展示

标准挤出器建筑密封材料挤出器标准挤出器建筑材料密封胶挤出器

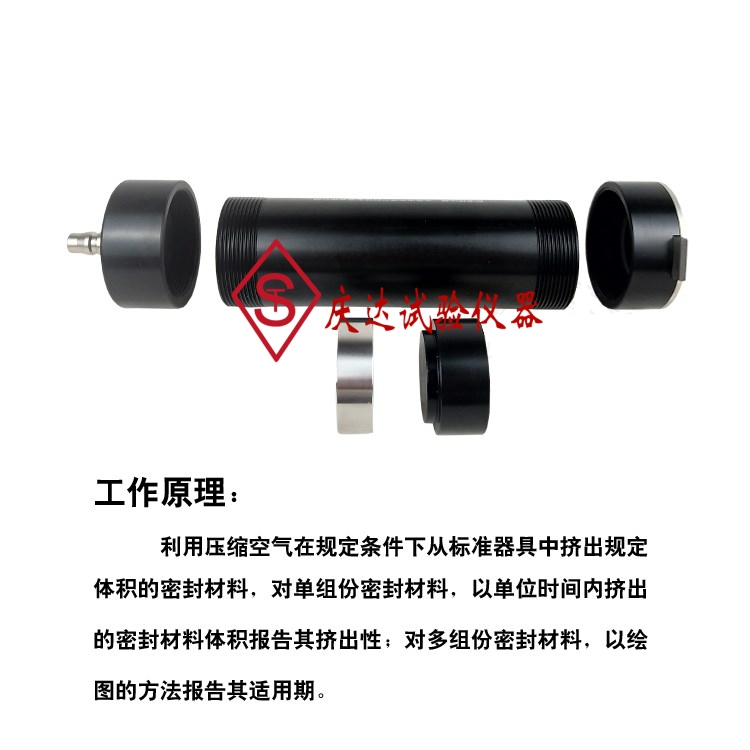

（实拍图）

建筑密封材料挤出器ISO标准挤出器

一、产(chǎn)品概述：

挤出器是测定建筑密封材料挤出性的检测仪器之一，他(tā)利用(yòng)压缩空气在规定条件下从标准器具(jù)中(zhōng)挤出规定體(tǐ)积的密封材料，对单组密封材料，以单位时间内挤出的密封材料體(tǐ)积报告其挤出性，对多(duō)组密封材料，以绘图的方法报告其适用(yòng)期。

二、执行标准：

完全符合GB/T13477.3-2002《建筑密封材料试验方法》第3部分(fēn)：使用(yòng)标准器具(jù)测定密封材料挤出性和适用(yòng)期的方法中(zhōng)对挤出器的要求，并在GB/T13477.3-2002的基础上严格按照ISO对标准挤出器材质(zhì)的要求，使其符合IS09048标准的要求，挤出器的容积分(fēn)為(wèi)250ml,和400ml，喷口挤出孔直径分(fēn)為(wèi)2mm、4mm、6mm、10mm。

三、建筑密封材料挤出器技(jì )术参数：

挤出器的容积分(fēn)别為(wèi)400ml

挤出器孔直径分(fēn)别為(wèi)：2mm、4mm、6mm、10mm。

四、试验方法：

4．1．1 挤出器：177mL聚乙烯筒或400mL金属筒，喷嘴直径可(kě)采用(yòng)2、4、6在10mm（构造见图2）。

4．1．2 稳压气源：压力保持在200土2．5kPa。

4．1．3 玻璃量筒：容积為(wèi)1000mL。

4．1．4 秒(miǎo)表。

4．1．5 天平：称量500g，感量0．5g。

4．2 试验步聚

将测试料和所用(yòng)器具(jù)在标准条件下至少放置8h。试验在标准条件下进行。

将试料填入挤出筒，注意勿留气孔。如果试料為(wèi)多(duō)组份密封材料，应按规定配比

混合均匀后立即填入挤出筒。将喷嘴和活塞装(zhuāng)在挤出筒上，使试料充满喷嘴。

4．2．1 单组份密封材料的测试

以200±2．5kPa的压缩空气挤出器中(zhōng)的试料，同时用(yòng)秒(miǎo)表测量所需时间。根据挤出

简的體(tǐ)积和所用(yòng)的挤出时间计算试料的挤出率（mL／min）。

建筑单组份密封胶挤出性试验装(zhuāng)置实验目的

测定单组份密封胶挤出性

建筑单组份密封胶挤出性试验装(zhuāng)置实验原理(lǐ)

在规定条件下采用(yòng)压缩空气将密封材料从聚乙烯挤胶筒中(zhōng)挤出至水中(zhōng)，测定一次将全部样品挤出所需时间的長(cháng)短，判定出胶體(tǐ)的挤出性。

建筑单组份密封胶挤出性试验装(zhuāng)置实验依据

GB 16776-2005 《建筑用(yòng)硅酮密封胶》

GB/T 13477.4-2002 《建筑密封材料试验方法原包装(zhuāng)单组分(fēn)密封材料挤出性的测定》

建筑密封材料挤出器实验设备配置

聚乙烯挤胶筒、稳压气源、秒(miǎo)表、气动挤抢、恒温箱

试件的制备

试验前，将待测胶挤入聚乙烯挤胶筒中(zhōng)，放置在（23±2）℃恒温箱中(zhōng)至少24h。

建筑单组份密封胶挤出性试验装(zhuāng)置实验方法与步骤

1 试验在（18~23）℃下进行

2 将试件从恒温箱中(zhōng)取出，插入气动挤抢，升压至（250±10）kPa。

3 一次性将全部样品从筒中(zhōng)挤出，用(yòng)秒(miǎo)表记录出时间，试验次数為(wèi)一次。

实验结果判定

挤出时间≤10s為(wèi)合格

产(chǎn)品展示

标准挤出器 建筑密封材料挤出器 标准挤出器建 筑材料密封胶挤出器

标准挤出器建筑密封材料挤出器标准挤出器建筑材料密封胶挤出器
