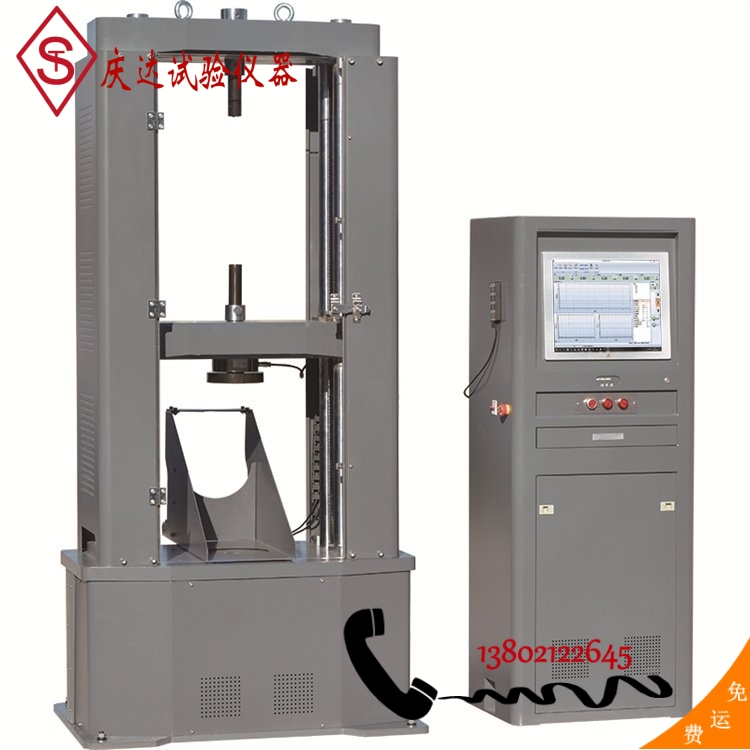

PJW-200B微机控制電子盘扣检测试验机200kN双丝杠门式双空间结构

PJW-200B微机控制電子盘扣检测试验机采用调速精度高、性能稳定的交流伺服系统和交流伺服電机作為驱动系统，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、電气系统构成，*大试验力200kN，试验机准确度等级0.5级。

PJW-200B型微机控制電子盘扣检测试验机是一款通用性较强的产品，可以满足國家关于金属、非金属力學性能试验规定中的各项标准试验，也可以满足盘扣检测标准实现对盘扣扣件产品的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。

该试验机是双丝杠门式、双空间结构，上横梁与下横梁之间為拉伸空间,下横梁与试台之间為压缩空间，试验空间由伺服電机通过传动系统带动下横梁上下移动来自动调整。上下横梁上装有夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有下压板，可直接做压缩试验。

该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、剥离、撕裂、弹性模量仪等装置可完成相应的力學性能试验。

该试验机及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等國家标准要求，满足 JG/T 503-2016《承插型盘扣式钢管支架构件》标准要求，同时可根据ISO、JIS、ASTM、DIN等國际标准进行试验和提供数据。

技(jì )术参数

*大试验力：200kN；
 试验机准确度等级：0.5级；
 试验力测量范围：0.4%—100%FS；
 试验力示值相对误差：示值的±1%以内；
 变形测量范围：0.2%-100%FS；
 变形示值相对误差：示值的±0.5%以内；
 位移示值相对误差：示值的±0.5%以内；
 力控速率调节范围：0.005-5%FS/S；
 力控速率相对误差：设定值的±0.5%以内；
 横梁速度调节范围：0.001—600mm/min；
 恒力、恒变形、恒位移控制范围：0.5%--100%FS；
 有效拉伸空间：600mm；
 有效试验宽度：500mm；
 主机外型尺寸（長×宽×高）：1000×700×2100（mm）；
 控制柜外型尺寸（長×宽×高）：600×480×1520（mm）；
 電源：220V±10%，1.5kW；
 主机重量：约1050kg；
