電工套管量规 JG3050-L45/L24型 硬质套管量规 半硬质套管量规

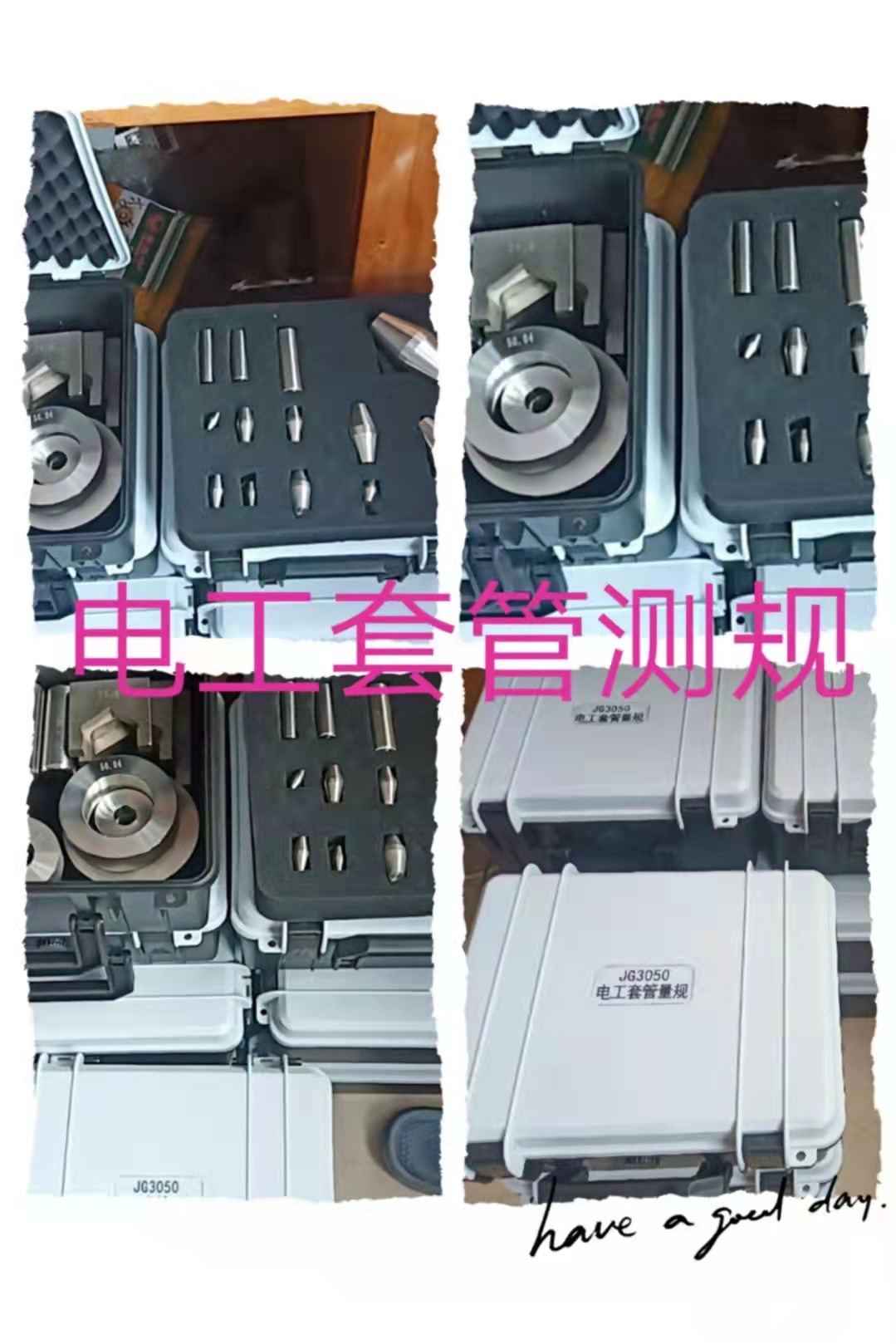

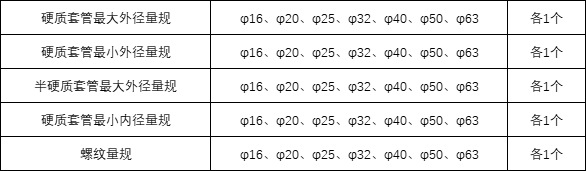

一、     JG3050-L45電工套管量规（套装45件）：

包括JG3050-2套管最大外径量规7件，JG3050-3套管最小外径量规7件，JG3050-4半硬质套管最小外径量规7件，JG3050-5套管最小内径量规，JG3050-6螺纹量规7件，JG3050-11半硬质套管及波纹套管弯曲后最小内径量规7件，JG3050-12硬质套管弯曲后最小内径量规3件，共计45件

二、     JG3050-L24硬质套管量规（套装24件）：

包括JG3050-2套管最大外径量规7件，JG3050-3套管最小外径量规7件，JG3050-5套管最小内径量规7件，JG3050-12硬质套管弯曲后最小内径量规3件，共计24件

三、     JG3050-L21半硬质套管量规（套装21件）：

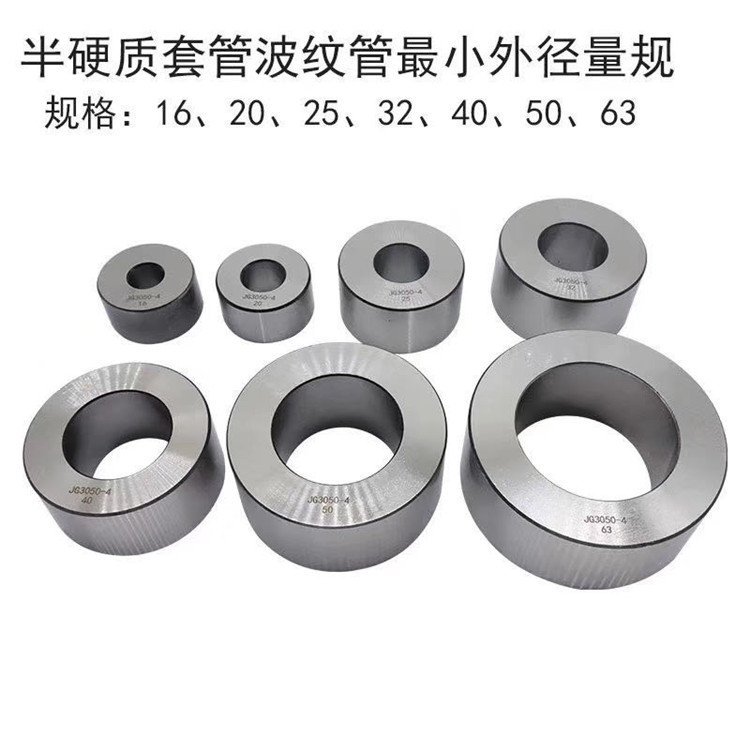

包括JG3050-4半硬质套管及波纹套管最小外径量规7件，JG3050-6螺纹量规7件，JG3050-11半硬质套管及波纹套管弯曲后最小内径量规7件，共计21件

一、依据标准：

　　套管外径检测按JG3050-1998中6.3.1条进行。取三根長度為1000mm的套管，测定相应规格套管时，量规应能在其自重作用下通过套管。7.2.4套管外径检测按JG3050-1998中6.3.2条进行。取三根長度為1000mm的套管。1)硬质套管按规范选择量规，测定相应规格套管时，在无任何外力作用下，套管不能通过量规。2）半硬质套管和波纹套管按规范选择量规，在无任何外力作用下，套管不能通过量规。7.2.5套管小内径检测按JG3050-1998中6.3.3条进行。取三根長度為1000mm的套管，硬质套管按规范选择量规，测定相应规格套管时，量规应能在其自重作用下通过套管。半硬质套管和波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求每个测量值不应小于规范中规定的内径值。

二、技(jì )术参数：

　　1、JG3050-2套管外径量规

　　JG3050-2套管外径量规，《JG 3050-1998 電工套管》图片2；

　　量规规格：16、20、25、32、40、50、63。

　　2、JG3050-3硬质套管外径量规

　　JG3050-3套管外径量规，《JG 3050-1998 電工套管》图片3；

　　量规规格：16、20、25、32、40、50、63。

　　3、JG3050-5套管内径量规

　　JG3050-5套管内径量规，《JG 3050-1998 電工套管》图片5；

　　量规规格：16、20、25、32、40、50、63。

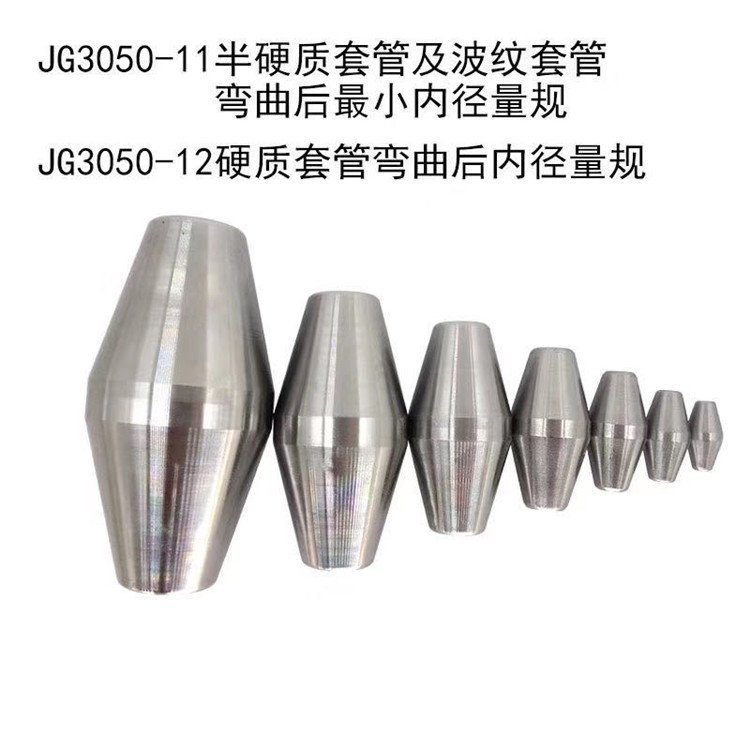

　　4、JG3050-12硬质套管弯曲后内径量规

　　JG3050-12硬质套管弯曲后内径量规，《JG 3050-1998 電工套管》图片12；

　　量规规格：16、20、25。
