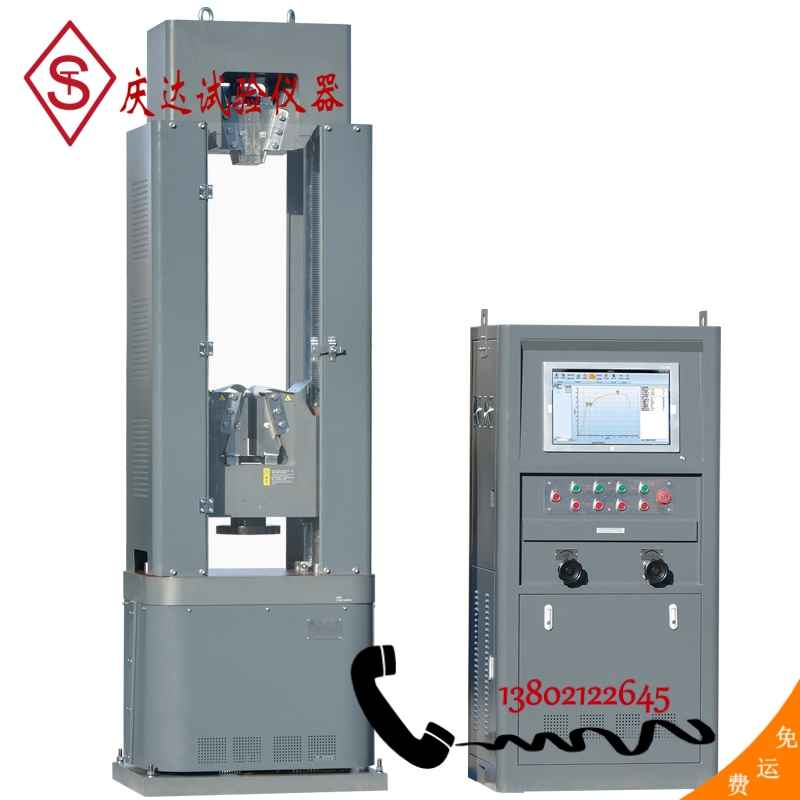

GEW-1000B微机显示钢绞線专用机

一、产品概述

GEW-1000B型微机屏显钢绞線拉力试验机是采用了液压动力源驱动，采用测控系统对试验数据采集处理，其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成，最大试验力600kN，试验机准确度等级优于1级。

　　GEW-1000B型微机屏显钢绞線拉力材料试验机可以满足國家关于钢绞線拉伸试验规定中的标准试验要求，可以求取所测材料的抗拉强度、弹性模量等性能指标。

　　该试验机是六立柱、双空间结构，上横梁与下横梁之间為拉伸空间,下横梁与试台之间為压缩空间，试验空间通过链轮和丝杠母旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，可以配置钢绞線专用钳口用于Φ8～Φ18mm的钢绞線的拉伸试验;标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。

二、主要参数

　　最大试验力：1000KN ;

　　准确度等级：1级;

　　示值相对误差：±1%;

　　有效测量范围：1%-100%F·S(全量程不分档);

　　变形测量范围：1%-100%F·S;

　　变形示值相对误差：±1%;

　　位移示值相对误差：±1%;

　　位移测量分辨力：0.001mm;

　　中梁升降速度：300 mm/min;

　　压缩面最大间距：900 mm;

　　拉伸最大间距：900 mm;

　　活塞行程：200 mm;

　　活塞移动最大速度：100 mm/min;

　　钢绞線夹持直径：Φ8 mm –Φ18mm;

　　上下压板尺寸：Φ225 mm;

　　主机外形尺寸：1020 mm×640 mm×2650 mm;

　　油源柜尺寸：800 mm×600 mm×1600 mm;

　　整机功率：2.2kW(油泵電机1.5kW，升降電机0.4kW);

　　油源柜重量：300 kg;

　　主机重量：约3100 kg;
