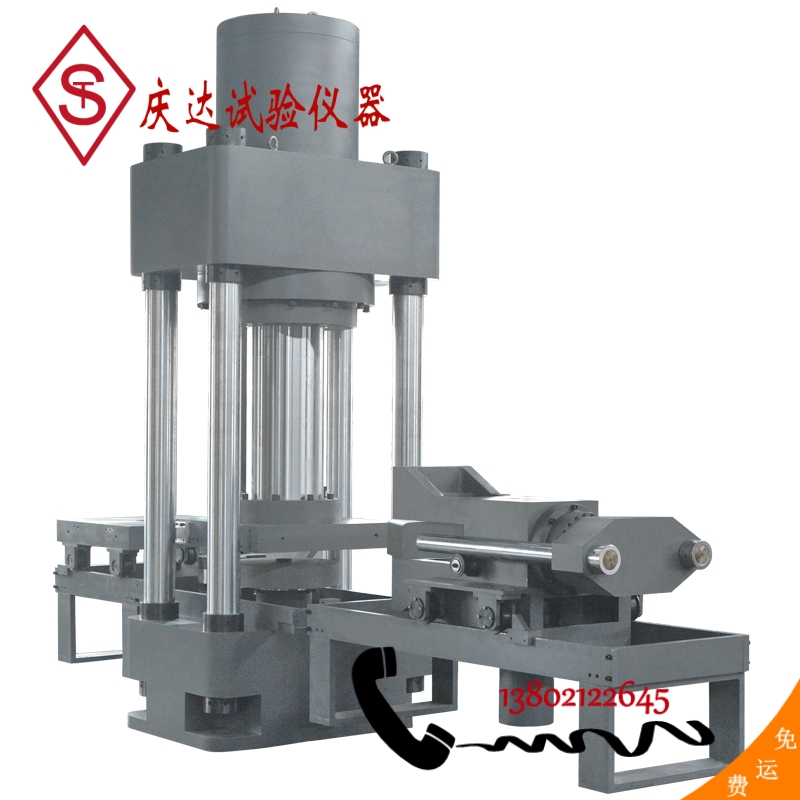

YJW-10000微机控制電液伺服压剪试验机
一、产品概述
YJW-10000型微机控制電液伺服压剪试验机是采用了液压动力源驱动，電液伺服控制技(jì )术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其主要结构由试验主机框架、剪切机架、转角测量机架、主油源(液压动力源)、電气控制系统等组成，最大试验力10000kN，试验机准确度等级1级。
YJW-10000型微机控制電液伺服压剪试验机主要用于各种桥梁板式、盆式橡胶支座在抗压、抗剪切力的复杂条件下，检测支座的轴向径向抗压、抗剪、转角力學试验;可进行橡胶支座的抗压强度、抗压弹性模量、抗剪粘结性能、抗剪老化、摩擦系数、转角等试验，也可以进行混凝土等其他材料试样的弹性模量及压缩性能检测。
该试验机及配件符合以下标准要求：
GB/T2611-2007《试验机通用技(jì )术要求》
GB/T3159-2008《液压式万能试验机》
JB/T11582-2013《压剪试验机》
GB20688.4-2007《橡胶支座 第四部分：普通橡胶支座》
GB/T17955-2009《球型支座技(jì )术条件》
JT/T4-2004《公路桥梁板式橡胶支座》
JT/T391-2009《公路桥梁盆式橡胶支座》
TB/T1893-2006《铁路桥梁板式橡胶支座》
TB/T2331-2013《铁路桥梁盆式支座》
TB/T3320-2013《铁路桥梁球式支座》
二、主要参数
最大试验力：10000KN ;
准确度等级： 1级;
示值相对误差：±1%;
有效测量范围：1%-100%F·S(全量程不分档);
结构：四柱框架;
上下压板距离调节方式：油缸调节;
立柱间距离：1200mm;
上下压板间距离：1000mm;
压板尺寸：1050mm×1050mm;
主油缸活塞行程：1000mm;
主油缸活塞位移速度：0-100mm/min;
位移测量范围：0-1000mm;
轴向变形测量范围： 0-20mm;
径向变形测量范围： 0-10mm;
变形测量分辨力：0.001mm;
主机外形尺寸：6000mm×1750mm×4580mm;
油源柜尺寸：1400mm×1000mm×1300mm;
控制柜尺寸：1100 mm×800 mm×900 mm;
整机功率：2kW;
油源柜重量：1100 kg;
控制柜重量：300 kg;
主机重量： 38000kg;
剪切试验部分
水平剪切力：2000 KN;
示值相对误差：±1%;
水平活塞行程： 200mm;
剪切板尺寸：1050mm×1050mm;
拉伸速度：0-100mm/min;
位移测量范围：0-200mm;
位移测量分辨力：0.01mm;
转角试验部分
转角顶出力：1000KN;
示值相对误差：±1%;
转角活塞行程：200mm;
位移测量范围：0-200mm;
位移测量分辨力：0.01mm;
